Perkos topp lanterne har 2 lys. Foran og bak. Foran brukes til navigasjon og begge brukes når du ligger for anker ( antar jeg). Jeg har ikke lykkes å koble det slik at begge lampene lyser når bryteren for ankerlanterne aktiveres. Er det noen som kan guide meg i riktig retning her?

Jag har också topplanternan felkopplad, men har aldrig orkat ta tag i det. Mest beror det nog på att jag aldrig är ute på sjön i mörker, men också på lathet och okunskap. Visst ska den väl lysa bara fram under gång, tillsammans med sido- och akterlanternor? Och sen runtom för ankar med alla andra lanternor släckta?

Mats, din beskrivning er det som må være løsningen tror jeg. Det er koblingen av det elektriske jeg ikke klarer å finne ut av…

Jeg har én styring til toplanternen agter og én anden til den for.
Er der nogen, der ved, hvor man skaffer de små elpærer, som sidder i lanternen?

Jag hittade dem med hjälp av siffer- och bokstavskoden som står på sockeln hos en bildelsshop på internet. Fanns dock inte LED, så det fick bli vanliga glödlampor.

Kika på Lampor till allt, de har det mesta i LED-väg. Där hittade jag en t.ex. LED med E27 skruvsockel som passar i original 1966 ruffbelysning på DC21.

Kan någon förklara hur denna Perko-lanterna är uppbyggd/kopplad?
Många LED-lampor klarar lite lägre spänning utan att ljusstyrkan avtar.
Därför kan använda sig av dioder i kopplingen med LED utan att ljusstyrkan försämras.
Får jag bara koll på vilken funktion ni vill ha så kanske jag kan föreslå en lösning.

MVH Johan

https://www.lamportillallt.se/sv/

Hej igen,
Jag har skissat på en lösning som borde funka.
Man behöver ha en växlande strömbrytare till huvudlanternorna samt tre st schottkydioder. Dioderna får väljas utifrån hur mycket ström lamporna drar. Visst kan man lösa det med reläer också men det drar ju lite mer ström då.
Speciellt ankarlanternorna måste ju vara strömsnåla, så där är ju LED att föredra..
Kika på schemat och kommentera.
MVH
Johan

Jag är alldeles för okunnig om el för att kunna bedöma och genomföra det där förslaget. Jag trodde i min okunnighet att det bara är att koppla om/rätt vid strömbrytaren, som ju har tre lägen. Men så enkelt är det alltså inte?

Mats, vet du hur strömbrytaren är utformad?
Den kanske är förberedd för detta scenariet. På min 21'a hade jag en standard Penta dragströmbrytare on-off.
För- och akterdelen av topplanternan får ju inte vara ihopkopplade under färd.
Mer info om din strömbrytare/omkopplare emotses.
MVH Johan

Om man har en treläges tvåpolig strömbrytare så kan man koppla enligt bif schema.
Då slipper man dioderna. I en tvåpolig strömbrytare rör sig båda kontakterna när man slår om strömbrytaren.
Det finns säkert olika varianter av treläges tvåpoliga strömbrytare, vanligast är att de är avstängda i mittläget.

FEL BILD!!!
Rätt bild bifogas. Ursäkta!

Toppen - tack! Jag kollar, men kanske inte imorgon…

Här är schemat till Topplanternan i webshoppen.

Lysande!
Tvåpolig växlande brytare (avstängd i mittläget) behövs, samma principiella inkoppling.

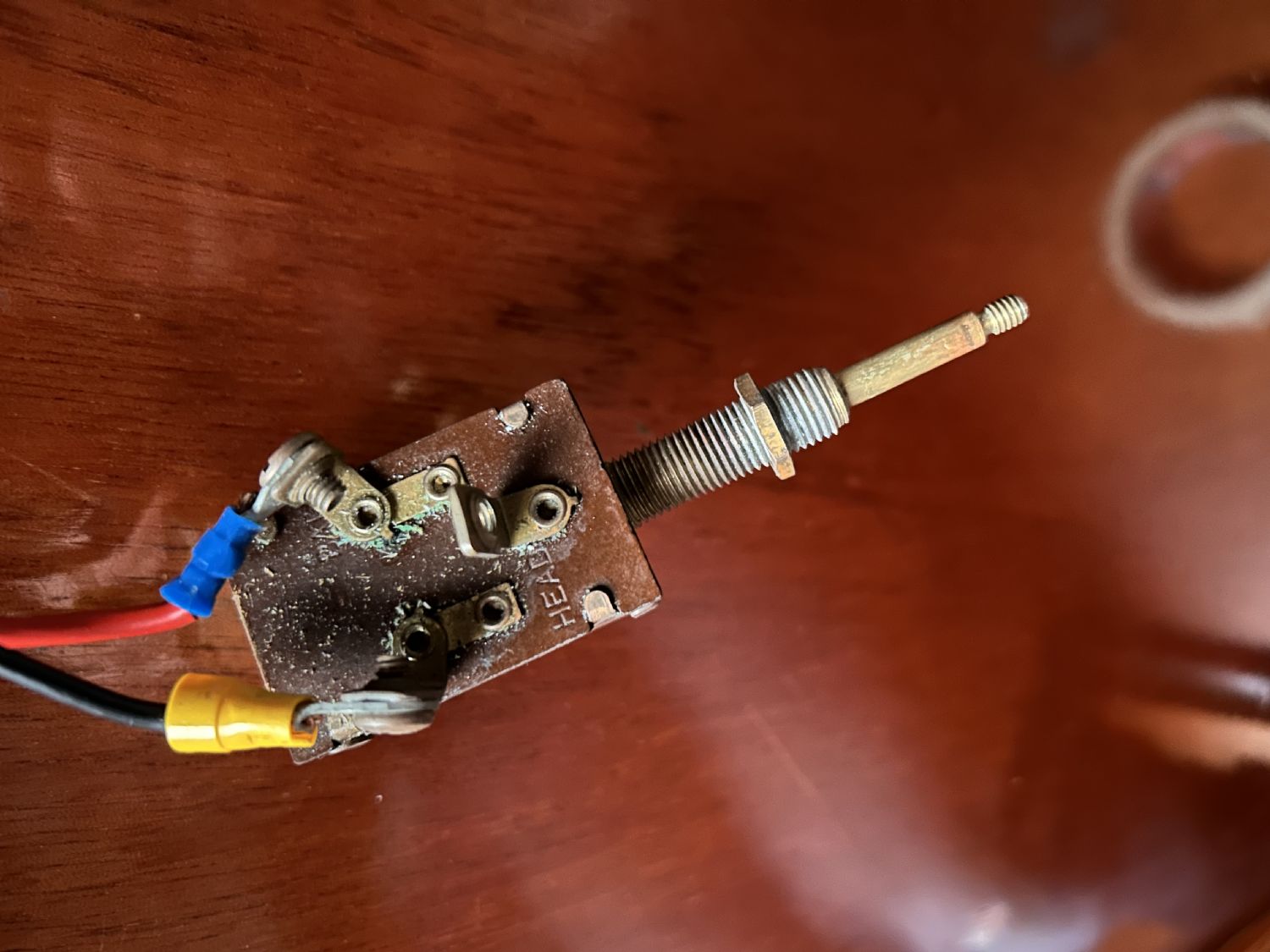

Tar upp denna tråd igen, efter ett fruktlöst försök koppla lanternorna rätt. Min brytare ser ut som på bilderna. Fast den har tre lägen, tror jag inte den funkar för ändamålet. Hur jag än laborerar, kan jag inte hitta en koppling där bakre topplampan lyser utan att sido- och akternlanternorna gör det, och omvänt.

Mittläget

Helt utdragen

Hej,
Det ser ut som att din brytare har 1 pol och 3 lägen, AV-Läge1-Läge2.

Du behöver en omkopplare med 2 poler och 3 lägen. Läge1-AV-Läge2
Den har 6st flatstift för anslutning.
Den har alltså två galvaniskt skilda omkopplare som manövreras med en spak.
Avstängd i mittläget.
Kika på mitt schema högre upp i tråden.
Det finns alla möjliga kvaliteer och prisklasser, från 100kr -1000kr. Om den inte utsätts för översköljningar och hällregn så duger det säkert med den jag länkar till.
Seasea har en liknande med skyddande gummituta.
Lycka till!

https://www.svith.se/traktorreservdelar-hydraulik-pneumatik/tillbehor-maskiner-och-traktorer/eltillbehor/stromstallare-relaer/omkastare/vippstrombrytare-onoffon-2-linjer-1.html

Här är en länk till en proffsig omkopplare i toppkvalitet..... liite dyrare!

https://www.remlagret.se/products/647h-apem-vippstrombrytare-on-off-on-2-pol?currency=SEK&variant=41241895076020&utm_medium=cpc&utm_source=google&utm_campaign=Google%20Shopping&stkn=f9348d02aa65&gad_s

Tack för snabba och konkreta tips! Synd att det inte verkar finnas dragströmbrytare med rätt funktion…

Det kanske finns, jag har inte letat. Ska kika runt lite :-)

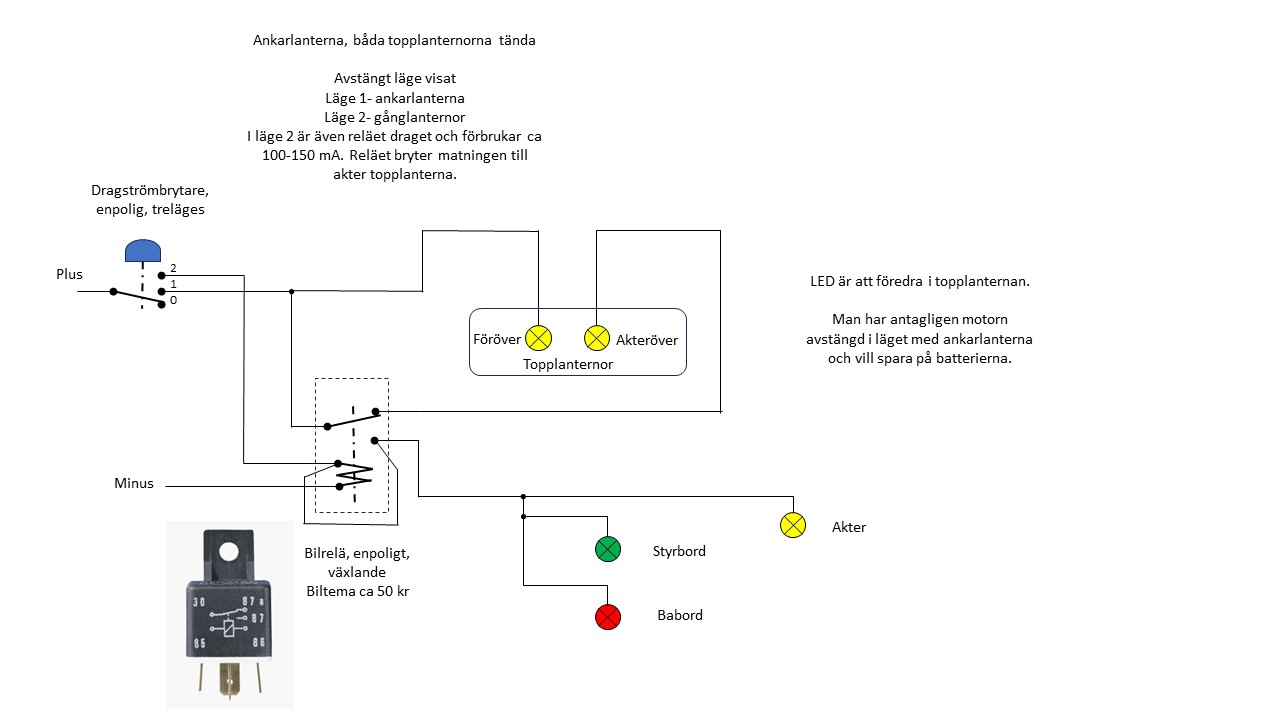

Nu vet jag inte hur din dragströmbrytare är kopplad, men om man gissar att den i läge 1 matar ut 12V på en anslutning och i läge 2 matar ut 12V på den andra anslutningen så kan du koppla enligt mitt nya schema.

OBS, du måste kolla funktionen hos dragströmbrytaren först! Den får bara mata ut 12V på den ena eller den andra anslutningen, inte på båda samtidigt! Helt intryckt ska den inte mata ut 12V på någon anslutning.

Jag har ritat att ankarlanterna är det första läget på strömbrytaren, om du vill skifta så går det bra.
Hoppas det blev förståeligt!

Tack för allt jobb du lagt ner. Kanske funkar din skiss - jag ska testa. Det är helt rätt att allt slocknar helt intryckt. Halvt utdragen har topplanternan varit tänd framåt, allt annat släckt. Det är här jag skulle vilja ha med den bakre topplampan också. Helt utdragen har alla lampor lyst i topp, sidor och akter. Här vill jag ha bort bakre topplampan. Jag har identifierat vilken kabel det är, men inte fattat var jag ska göra av den.

Hej. Jag grubblade på detta för några år sedan och löste det utan relä.

Jag skaffade denna brytare:
https://yacht-supply24.com/catalog/brand-section/osculati-catalogue/oscillati-14-918-05-3-position-switch-2-circuits-separate-25-a/

Och kopplade den enligt denna instruktion:
https://www.perko.com/images/catalog/pdf/Fig%201236-1283%20Inst(1236INS1).pdf

Nu är det fyra år sen och har inte just nu access till båten, men jag har för mig att brytaren har fyra poler och inte 3 som på bilden.

Kopplingen funkar annars klockrent:
Vid läge ett lyser grön, röd, akter och topplanternan framåt. Vid läge 2 lyser topplanternan fram och bak

Liknar min brytare. Kollar lite närmare på ditt tips!

Jättebra, då finns det 2-poliga dragströmbrytare. Då slipper Mats reläet och kan bibehålla dragströmbrytaren, om än en ny modell ;-)

Har beställt en! Sen ska jag bara koppla trådarna rätt…

Den orginale kontakt kan stadig købes

Og kan se på dit foto at der mangler en ledning
Du skal have 1 stel op til lampen og 2 plusser du har kun 1 plus

Og kan se på dit foto at der mangler en ledning
Du skal have 1 stel op til lampen og 2 plusser du har kun 1 plus

Nu har jag fått dragströmbrytaren levererad. Den har mycket riktigt fyra poler som pedagogiskt är märkta batt, anch’r, lites och bow. Tror jag kommer få ihop det. Tack för tipset Roger!
