Hej
Har købt ny toplanterne til min 21dc via klubben. Ønsker at alt skal installeres som originalt, det vil sige med genetablering af agterlanterne i baken/ stern, og to lamper i toplanternen.
Søger en type push/ pull switch til dashbordet der kan håndtere headlights og anchorlights.
Switchen skal håndtere følgende:
Off

Headlights: styrbord-bagbord- Toplanterne fremover(lampe 1) og agterlanterne i baken/ Stern

Anchorlights: Toplanterne frem(lampe 1) og Toplanter bak(lampe2)

Når man køber Toplanternen i Coronet Yacht klubben følger wiring diagram med, og det er korrekt. Men hvor finder man en switch/ kontakt, der ligner de oprindelige push/ pull kontakter i dashbordet?
Se vedhæftede diagram.
På forhånd tak for hjælpen
mvh/ Jan

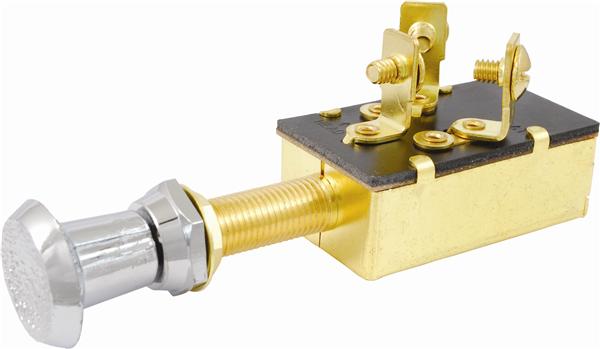

https://www.hjertmans.se/produkter/el-belysning/strombrytare/strombrytare-ovriga/dragstrombrytare-3-lages?gclid=Cj0KCQjw5MLrBRClARIsAPG0WGyBu5xZ3LID1ENmIgioDik7i8erENnX1BBKUjy622FmrEO9H7DI640aArS6EALw_wcB

Hej Frederik
Tak for svar. Jeg har denne kontakt, men problemet er, at første pull tænder første krets og næste pull tænder anden krets OG første krets. Med det resultat at lampan i toplanternen der lyser bakover også bliver tændt i headlights og ikke kun som ankere lys.
Mange hälsninger Jan

Kanske denna kan passa?

http://www.attwoodmarine.com/store/product/Push/Pull-Switch-Three-Position

Synes det er svært at tolke hvor mange lanterner du har.

Du skal have sidelys (rød og grøn), toplys (hvid 225 grader der lyser fremefter) samt agterlys (hvid 135 grader der lyser agterud)

Derudover kan man have en ankerlanterne (hvid 360 grader)

Såfremt dit toplys og agterlys sidder tæt sammen med bagsiden mod hinanden kan de tilsammen udgøre dit ankerlys.

Så skal din nuværende kontakt blot på første trin tænde dit toplys og agterlys, og på andet trin tænde dine sidelys.

Hvis du derimod yderligere har et agterlys siddende nede på hækken, udover det der sidder opad dit toplys skal du have en kontakt som tilslutter uafhængigt mellem trin et og to.

Hej Søren.
Det er det sidste der er situationen.
Jeg ønsker at bruge den agterlanterne i hækken/ agtetspejlet, som 21dc er født med. Det betyder at toplanternen kun skal lyse fremad under sejlads(pære 1) og hele vejen rundt, når du ligger for anker(pære 1+2)
Mvh Jan

Ok. Så skal det være en to-trins kontakt hvor trin et og to er uafhængige.

Yes. Kender du en?

Nej. Desværre. De jeg har haft fingre i hænger sammen, og tænder først trin et, og derefter trin to mens trin et fortsat er aktivt

Kanske missförstår jag något men borde inte detta fungera:

Position 1 tänder topp- och akterlanternor.
Position 2 adderar SB och BB lanternor.

Se bifogat schema. Om den passar i panelen vet jag förstås inte.

Jag förstår inte heller?! Hur var/är det kopplat iåorginal på DC21. Handlar det om ankarlanternan som klubben säljer med två glödlampor, en framåt och en bakåt?!

Mvh Peter

Find på Facebook Sandvigcoronet seafarrer han har de orginale toplanterne og og orginale kontakter

Kære alle
Som Søren Lind skriver, søger jeg en kontakt(så original udseende som muligt), der fungerer som Off, On, On, som tænder ENTEN trin 1 eller trin 2, IKKE trin1 OG Trin 2.
Tak for alle inputs
mvh/ Jan

Kære alla respondenter
Har fundet relevant ritning/ eldiagram i Coronetarkivet(ritning 3-7814), som viser, at Coronet/ Botved Boats använde to kontakter for at løse problemet.

Tak for alla inputs.

mvh/ jan
